300W Power Amp
Ezen rajz eddigi megtekintői: 18816 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Doncso
A feltöltő e-mail címe:doncsopapa@gmail.com
A feltöltés ideje:2008.09.05 - 19:58:39

300W 4ohm teljesítmény erősítő. Megépítettem a kapcsolást, elsőre indult is minden probléma nélkül, igaz kicsit drága bele a végfoktranyó de nagyon megéri mivel nagyon szép hangja van, telt mélyek tiszta magas hangok. Mindenképpen ajánlom. A kapcsolás elmegy 2*28V AC ról is de itt már lényegesen csökken a kivehető teljesítmény. Méréseim alapján 8 ohmos terhelésen 148W sinuszos teljesítményt produkált a cucc,ez nagyjából 180-200W zenei, 4 ohmon 300-320W.
Kérdésekre szivesen válaszolok.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

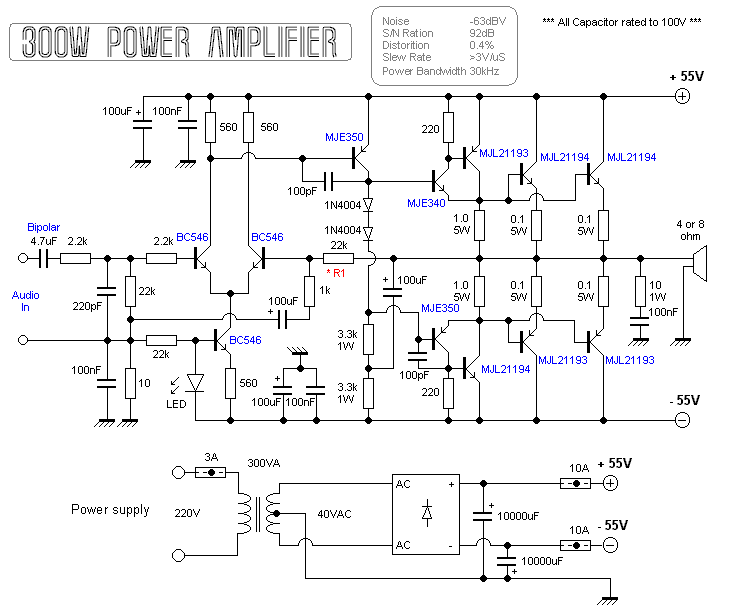

Kapcsolási rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:



jimmy

2015.04.28
07:16:23


Szép napot mindenkinek!Meggyártotta már valaki ezt a végfokot?Ha igen kérem vegye fel velem a kapcsolatot!Köszönöm!Jimmy.




elli

2013.06.16
19:28:44


Nem tudnád mellékelni a nyákrajzot is ? Mosoly





istyu

2012.09.01
18:52:37


Nem rossz. Mosoly Cool De szerintem ha a 150WATTos erősítőt megépítenénk 2 SZER akkor az szerintem olcsóbb lenne mert 2 szer 3db TIP tranyó az olyan 4000ft. Én most arra gondolok amit feltöltöttem 100-150Wattos erősítő abba van 3db TIP tranyó darabja 600-700ft de ez változó. Nem tudom, hogy jó ötlet e csak abban akarok segíteni, hogy olcsóbb legyen. Nem tudom, hogy olcsóbb e ezzel a megoldással mint az MJL-el mert 6db MJL és 2 MJE kell szerintem ez több mint 4000ft nem azt mondom, hogy ez a kapcsolás nem jó csak drágák az alkatrészek ezért ajánlom a másik kapcsolást jó igaz, hogy 2 szer kell megépíteni de azért csak olcsóbb. OK Vigyorog
