Megfigyelő videokamerához RF adó
Ezen rajz eddigi megtekintői: 10293 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.28 - 09:44:32

Videokamerához adó

Ezt az adót videokamera és tv vagy monitor összekotésére találták ki,
olyan esetekre amikor nem használható kábel (pl. autó felügyelete).

Ez egy amplitúdó-modulált miniadó, melynek frekvenciáját a 3. csatorna
környékén kell megválasztani. Ez a tekercs nyákon valo kiképzése miatt
szükséges. Így csak a kondiból lehet hangolni. (...)

Állományok:

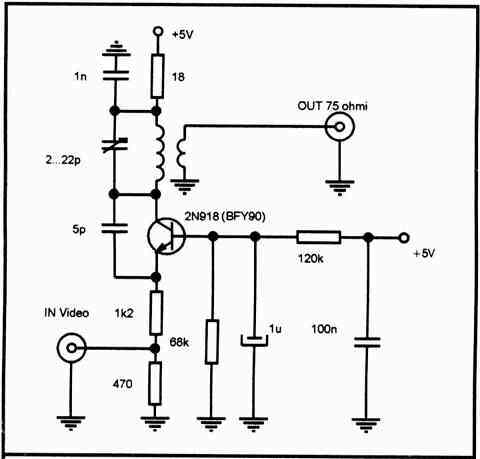

rajz.jpg - kapcsolási rajz (~14K)

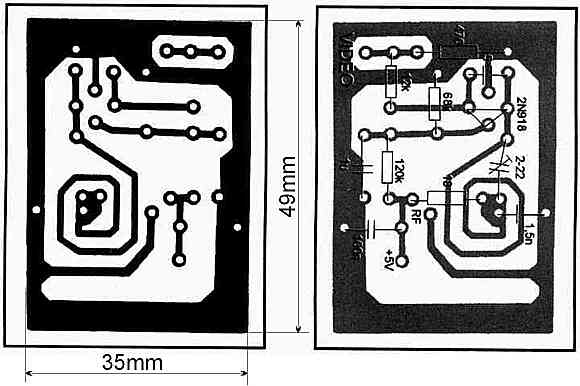

nyak.jpg - a nyákrajz és a beültétesi rajz, mérettel (~27K)


Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

Kapcsolási rajz

NYÁK rajz
