FÉG K-18 -as kombikazán fekete dobozának kapcsolási rajza
Ezen rajz eddigi megtekintői: 15163 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.28 - 09:17:32

FÉG K-18-as kombikazán fekete dobozának kapcsolási rajza apró tanácsokkal:

Ha zörög a szivattyúmotor a fűtés leállása után:
Tirisztor csere (KT206/600V) - az erdetinél kisebb feszültségűvel is jól üzemel.

Túlfűti magát (100-120 fokra) majd piros lámpa kigyullad:
Oxidos a hőérzékelő (termisztor) földelő kontaktja.

Piros lámpa folyamatosan ég:
1. A termisztor (eredeti kivitelben fémlapkán 4 lyuk között barna pötty) leszakadt a fémlapkáról.
2. Tirisztor (KT207) és 470uF/25V csere.

Kialszik az őrláng:
Termoelem csere (amit a láng közvetlenül hevít), és/vagy termoelemmel sorbakötött hőkapcsoló érintkezők tisztítása vagy cseréje (ezen utóbbi kapcsoló csavarhúzónyéllel megkocogtatva elárulja magát: azonnal elalszik a láng).

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

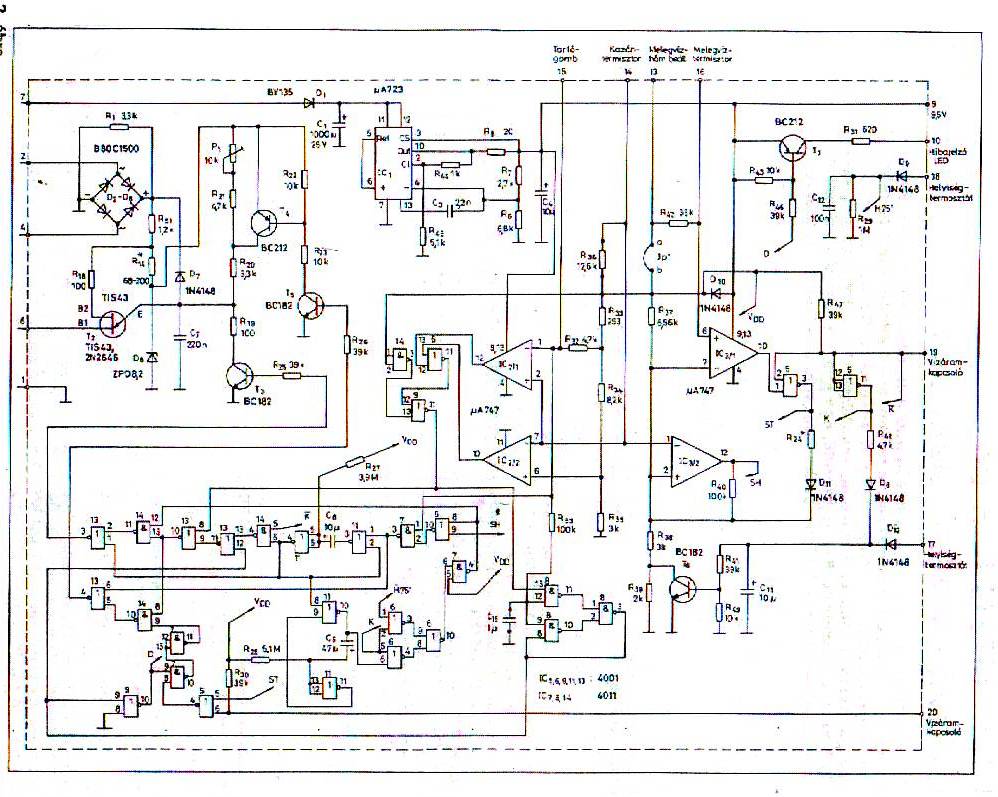

Kapcsolási rajz

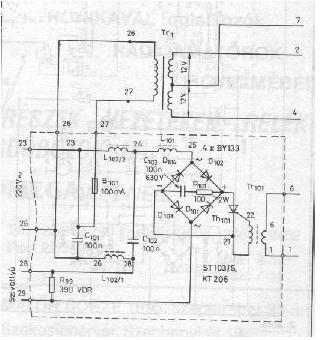

A hálózati rész és a szivattyúcsatlakozás


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
