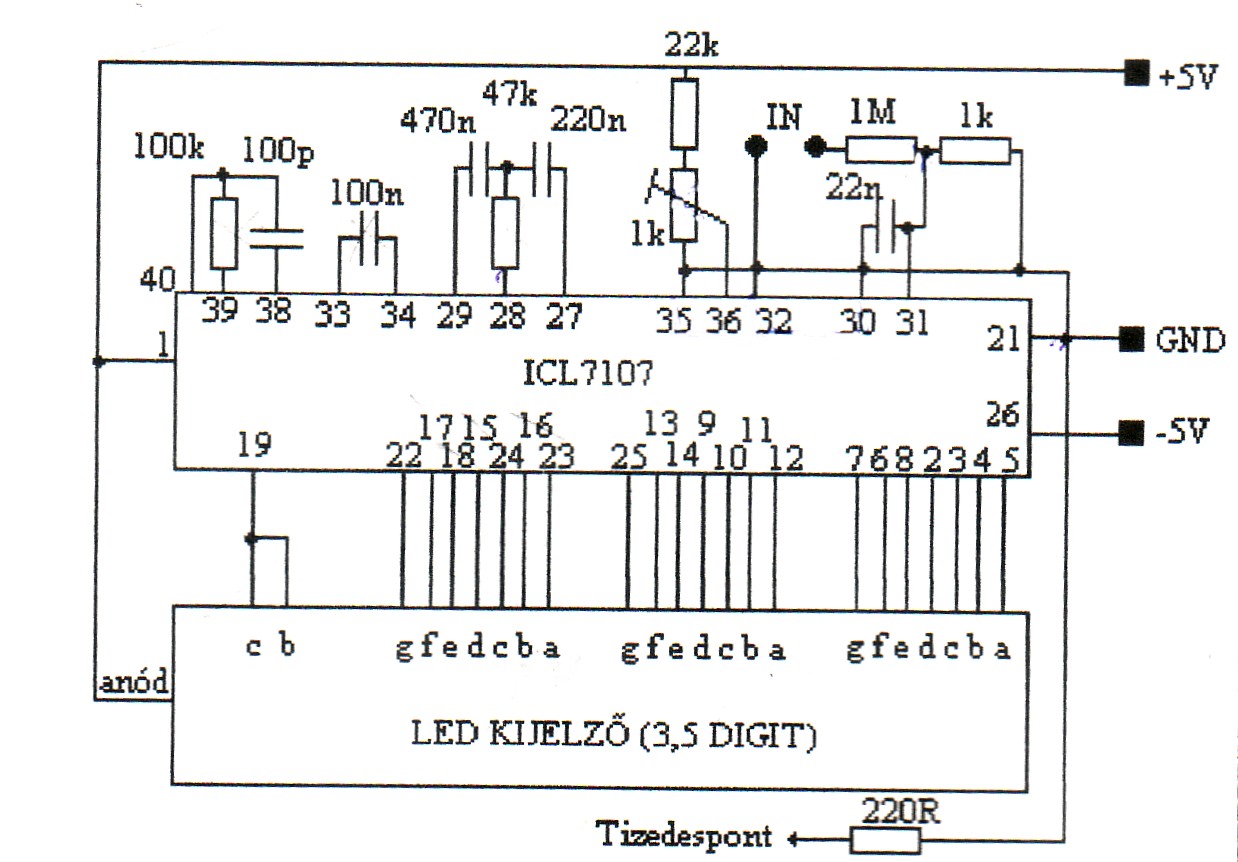

Az ICL7107 számára érdemes foglalatot beépíteni. A LED kijelző típusa lényegtelen, az a lényeg, hogy közös anódú legyen!!! A kijelzett érték maximum 1999 lehet. A méréshatárt 31-es és a 21-es között elhelyezkedő ellenállás értékével lehet változtatni. A rajzon szereplő 1kohmos értékkel a méréshatár 199,9 V. Ha az értékét 10kohm-ra növeljük, akkor már csak 19,99 V. 100kOhm esetén pedig értelemszerűen 1,999 V. Az áramkör ellátására mindenképpen stabilizált tápfeszültséget használjunk! A műszer hitelességét az 1kohm-os trimerrel lehet beállítani.
