FM sávban működő lehallgató készülék
Ezen rajz eddigi megtekintői: 24960 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 18:47:50

Ha a az áramkör által küldött jelet nem találod, sehol FM sávban akkor tegyél egy 10pF -es Trimmer kondit a plusz táp és a 12 és 2,7pF közös pontja közé! Ezzel tudod hangolni az áramkört! Antennának elég egy 25 -30cm -s 0,5mm átmérőjű vezeték! Az elérhető hatótávolság, 9V -s elemről táplálva körülbelül, 100m!

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

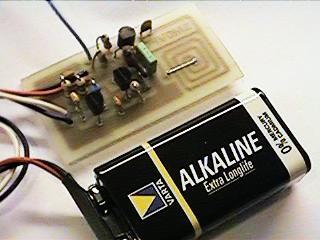

Megépítve

Kapcsolási rajz

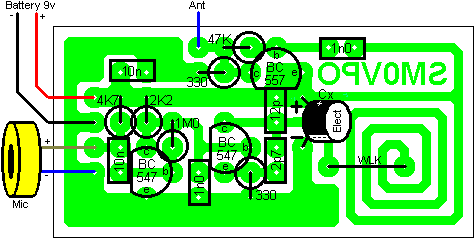

NYÁK / Beültetési rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

[ELŐZŐ 5 üzenet] [Az utolsó 5 üzenet] [KÖVETKEZŐ 5 üzenet]



Roland

2012.07.11
09:58:05


hello kösz.
nem tudod hogyan lehetne növelni a hatótávot?
de amugy kristálytisztán szól és nem nagyon zavarja be semmi
csak a segitségével tudom fogni a külföldi rádióadokat is Vigyorog




Zolee

2012.07.04
09:30:23


Helló!

Ez egy kis teljesítményű adó, sokkal nagyobb hatótávolságot ne is várj...




Roland

2012.07.04
09:21:10


nem 5 tévedtem hanem 25 m




Roland

2012.06.30
11:10:15


én megccsináltam és tökéletesen tudom hangolni 88-93 mhz-ig.
de 5 m-él távolabb már nem veszi a jelet a rádió.
tudna valaki segiteni hogy mi lehet a gond?




Zolee

2012.03.08
08:16:45


Helló! Mosoly

Nagyon egyszerű! C (x) ami annyit tesz, hogy egy viszonyleg tetszőleges méretű kondenzátor ami csak puffer szerepet tölt be! Mondjuk 1000uf /16V de elég egy 470 -es is! Vigyorog
