100-150 wattos erősítő
Ezen rajz eddigi megtekintői: 16735 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:istyu
A feltöltő e-mail címe:Istyu@citrommail.hu
A feltöltés ideje:2012.07.22 - 19:12:03

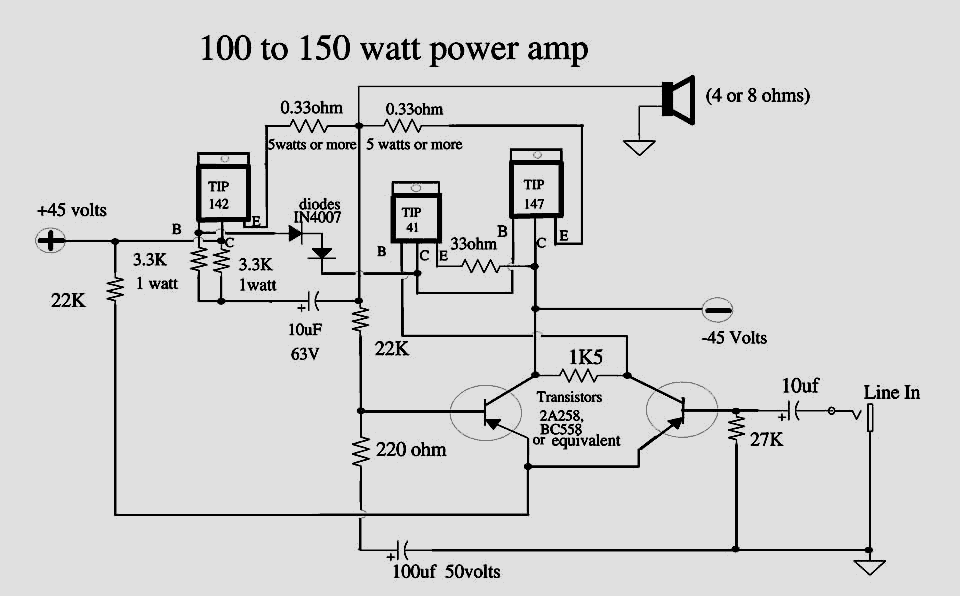

100 - 150W teljesítményű hangfrekvenciás erősítő. Egy nagyon egyszerű, könnyen elkészíthető típus, szép tiszta basszusai vannak. Kis hibája, hagy elég érzékeny és gerjedékeny, a nem csúcsminőségű hifik alaphangja (ha van) nagyon kijön vele. Fontos, hogy a tranzisztorokat külön hűtőbordára szereljük! Cool OK Kacsint


Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:



Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:



lengyelmisi

2021.04.09
00:45:58


Ragyogó a teljesítménye, de labilis az eredeti kapcsiban. Én személy szerint kiváltanám Fet-re a végeket IRF 95, vagy IRFP és szabályoznám a nyitófeszt. Ha így hagyjuk a meghajtó tranyó
33 ohm mellé, kellene egy helitrim, amivel a nyugalmi A-t cirka 100-150mA állítod.De ne hari,ha tévedek





Zolee

2012.08.27
13:07:50


Ne linkelj át másik oldalakra!!! Nem nem!




istyu

2012.08.27
12:54:45


Itt egy másik rajz LINK: http://www.bsselektronika.hu/index.php?w=AgxIF5gpEK Cool Pontozzatok! oké OK
