100W-os erősítő TDA 9294-el.
Ezen rajz eddigi megtekintői: 15681 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:havranarpi
A feltöltő e-mail címe:havranarpi@citromail.hu
A feltöltés ideje:2011.03.09 - 14:14:04

Eredelileg ez egy Kit.
A megszokott TDA minőség!Vigyorog Szépen szól és lehet vele döngetni is
Igaz Max hangerőn kicsit torzít.
Annyit elmondanék róla ,hogy a tápot ajánlott kicsit túlméretezni.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

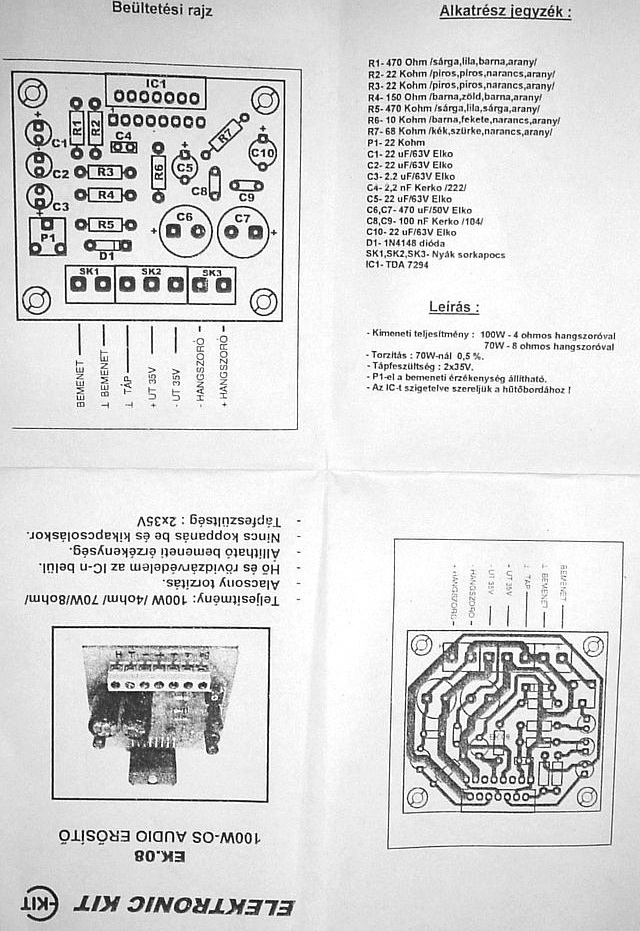

A teljes leírása

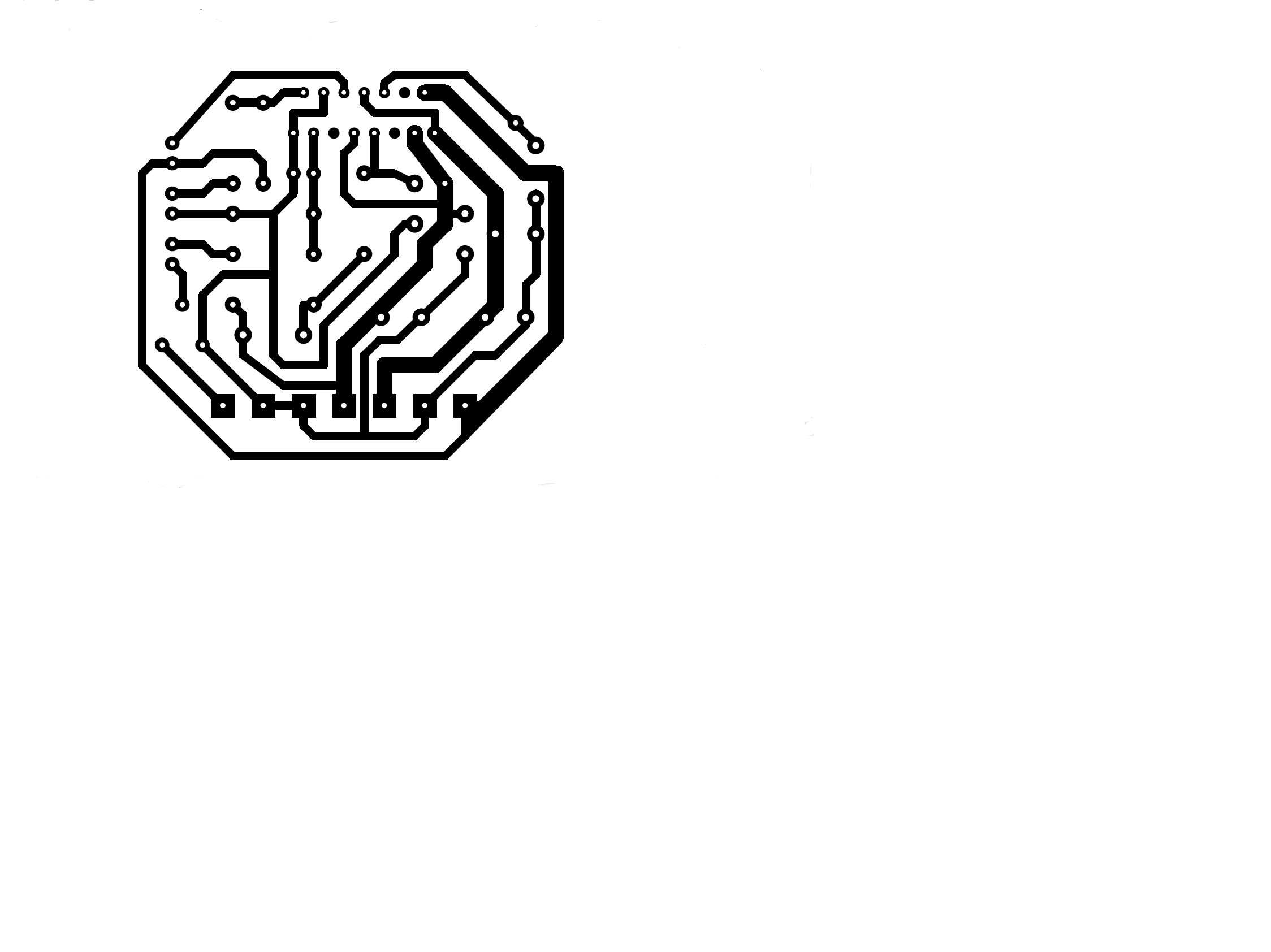

Nyákrajz

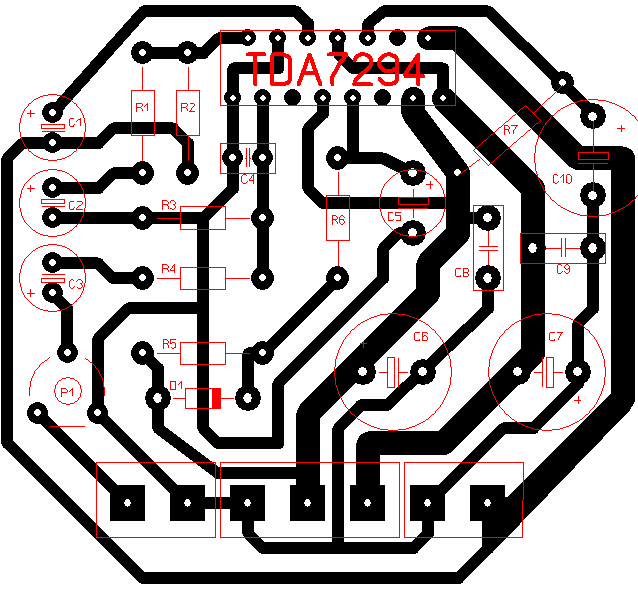

A beültetési rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:

[ELŐZŐ 5 üzenet] [Az utolsó 5 üzenet] [KÖVETKEZŐ 5 üzenet]



krisztian

2013.04.23
19:35:09


ez az erősitő biztos hogy működik





havranarpi

2012.08.28
18:51:41


Igen lehet




pityóka

2012.08.28
15:27:45


nekem van egy trafóm de 3 pár + - vezeték van és 3 külömböző értéket mutat a multiméter: az egyik pár 24 voltos lehet azt csináli hogy csak azt a kettőt alakítom át szimmetrikussá?




havranarpi

2012.03.11
12:37:04


http://www.hobbielektronika.hu/forum/files/63/63807cbe7ded3c1756717e2774fd9709.jpg Így oldható meg az Aszimetrikus átalakitása Szimetrikussá





havranarpi

2012.03.11
12:32:42


Nem nem! Semmiképp sem szabad ráadni a 230-at.
Kell egy 35V-os transzformátor és abból is szimetrikus.
Vagy ha csak asszimetrikus van akkor át kell alakítani.
