Tolatásjelző
Ezen rajz eddigi megtekintői: 16491 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:27:51

A kapcsolás autók, buszok tolatásjelzőjének alkalmas, meglehetősen nagy hangerejének köszönhetően. Az R3 és C5 értékétől függ a szaggatás "üteme", a csipogó hangmagasságát pedig a TDA2002 IC visszacsatoló ellenállás és kondenzátor (R1, C3) értéke határozza meg. A működés közbeni hangmagasság változását el lehet kerülni, ha a kapcsolást 9-12 V-os stabilizátorról tápláljuk.


A kapcsolási rajz a BSS elektronika oldaláról származik!
http://bss.fw.hu


Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

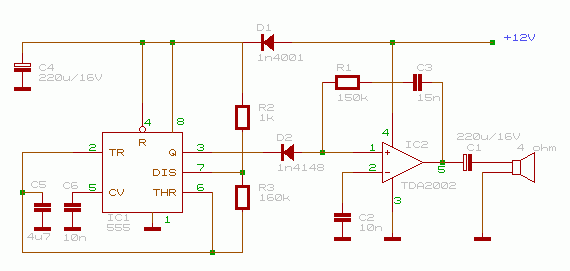

Kapcsolási rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!
