Elektroncsöves fejhalgató erősitő
Ezen rajz eddigi megtekintői: 9103 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Dani93
A feltöltő e-mail címe:olah.dani@freemail.hu
A feltöltés ideje:2009.08.21 - 01:29:51

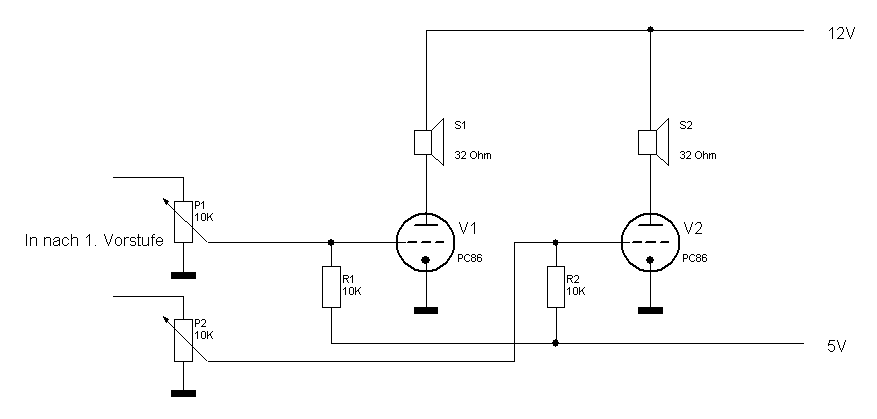

Ezt a kapcsolást magam terveztem. Ez egy csöves fej hallgató erősítő amelynél törekedtem minél kevesebb alkatrész használatával minél jobb hangminőséget elérni. A kapcsolás lényege a két darab EC 86-os cső anódjára kapcsolt fejhallgatót használom anódköri ellenállásnak. Ezen keresztül megy a csövekbe a 12 Voltos anódfeszültség ezen kívül a a csövek rácsára kapcsolt 10k-s ellenálláson bemenő 5 volt segít az erősítőből érkező jelek felerősítésére. A rácsnál az ellenállások minimum 1Wattosak legyenek ! a potméter 10K logaritmikus azaz B jelzésű.A búgás elkerülése végett ügyeljünk a megfelelő feszültségek elérésére a munkapontokon ezen kívül stabilizált 5 és 12 Volt kell neki szűrőkondenzátornak 2200uF-et használtam és a stabilizáló IC elé raktam mivel jelentősen megnövelné a feszültséget. A cövek bekötését mindig ALULNÉZETBEN adják meg erre nagyon figyeljünk oda! a csövek bekötése kileshető bármelyik csőkatalógusból.


Nagyon pepecselő és időigényes munka a megépítése de a hangja garantálom hogy kárpótol bennünket .Mosoly


Sikeres után építést kívánok : Oláh Dániel
