Időzítő 555 -ös IC -vel
Ezen rajz eddigi megtekintői: 33282 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 19:20:54

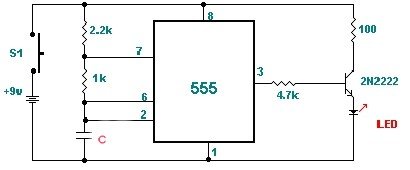

Ez a kapcsolás nagyon sok célra használható, és a mai napig millió formában alkalmazzák. A C2 kondenzátort az R2 változtatható ellenállás és az R3 ellenálláson keresztül töltjük. Amint a kondenzátor feltöltődött az NE555 időzítő IC kimenetén feszültség jelenik meg. Ezen értékek alkalmazásával az áramkör körülbelül 5 - 120 másodperc közötti időtartamra állítható be. Emennyiben nagyobb időt szeretnénk beállítani, a kondenzátor értékét növeljük, vagy ha kisseb időközökre lenne szükségünk akkor pedig csökkentsük. PNP tranzisztor helyett NPN -t is használhatunk, az alkalmazástól függően.

A villogónál pedig a C kondenzátor értékének módosításával tudjuk állítani a villogás ütemét. 100uF kondenzátor alkalmazásával körülbelül másodpercenként villan fel a LED! Értelemszerűen kisseb kondenzátor alkalmazásával gyorsabb villogást érünk el, nagyobb kondival pedig lassabb villogást.



A kapcsolási rajz a BSS elektronika oldaláról származik!
