Fázisforditó adapter Sztereó erősitők meghajtására.
Ezen rajz eddigi megtekintői: 7640 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:sunyisanya
A feltöltő e-mail címe:sunyisanya@freemail.hu
A feltöltés ideje:2009.01.06 - 20:45:44

Ez a kapcsolás az egyik kimenetet a másikhoz képest 180 fokkal elforditja(ezt nevezik (fázisforditásnak)ezt a jelet rákötjük egy sztereó erősitőre,és ennek köszönhetően az erősitő kimenetein is ellenfázisban jelenik meg a jel.A hangszórót nem a szokásos helyre,a földpont és az erősitő kimenete közé kötjük,hanem a két erősitő kimenete közé,vagyis a két meleg pontjára hid ágba,hogy kétszer akkora feszültség jelenjen meg rajta.Mivel a teljesitmény a feszültség négyzetével arányos,igy a névleges teljesitmény négyszeresét kapjuk.Ezt a nyomtatott áramkört magam terveztem hozzá,de megjegyzem nem eredeti méretben készült,csak segitségként szántam.A kapcsolást én már régebben megcsináltam és nagyon jól müködött.Érdemes dobozba tenni tápegységgel együtt,mert bármilyen sztereó erősitő közé belehet iktatni.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

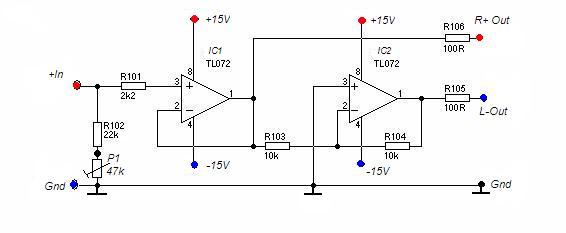

Fázisforditó adapter kapcsolási rajza.

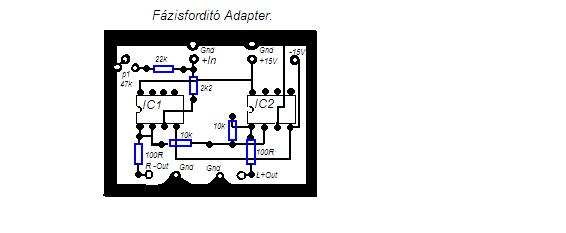

Fázisforditó adapter nyomtatottáramköre.
