100w-os Erősitő 0.1% torzitással.
Ezen rajz eddigi megtekintői: 25721 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:sunyisanya
A feltöltő e-mail címe:sunyisanya@freemail.hu
A feltöltés ideje:2009.01.04 - 02:36:56

Ezt a nyomtatott áramkört magam terveztem, megépitettem és nagyon jól müködik 2X45v váltó áramról. A trafó minimum 150-200w-os legyen monó kivitelben. Az áramkörön még van stabil 2X15v kimenet-is esetleg "előerősitők" számára. Teljes kivezérlésen 4 ohm terheléssel a tranzisztorok allig melegszenek 45-50- c-fokra. Nagyon megbizható erősitő,torzitása 100w kimeneti teljesitménnyel 4-ohm terheléssel 0.1 százalék.

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

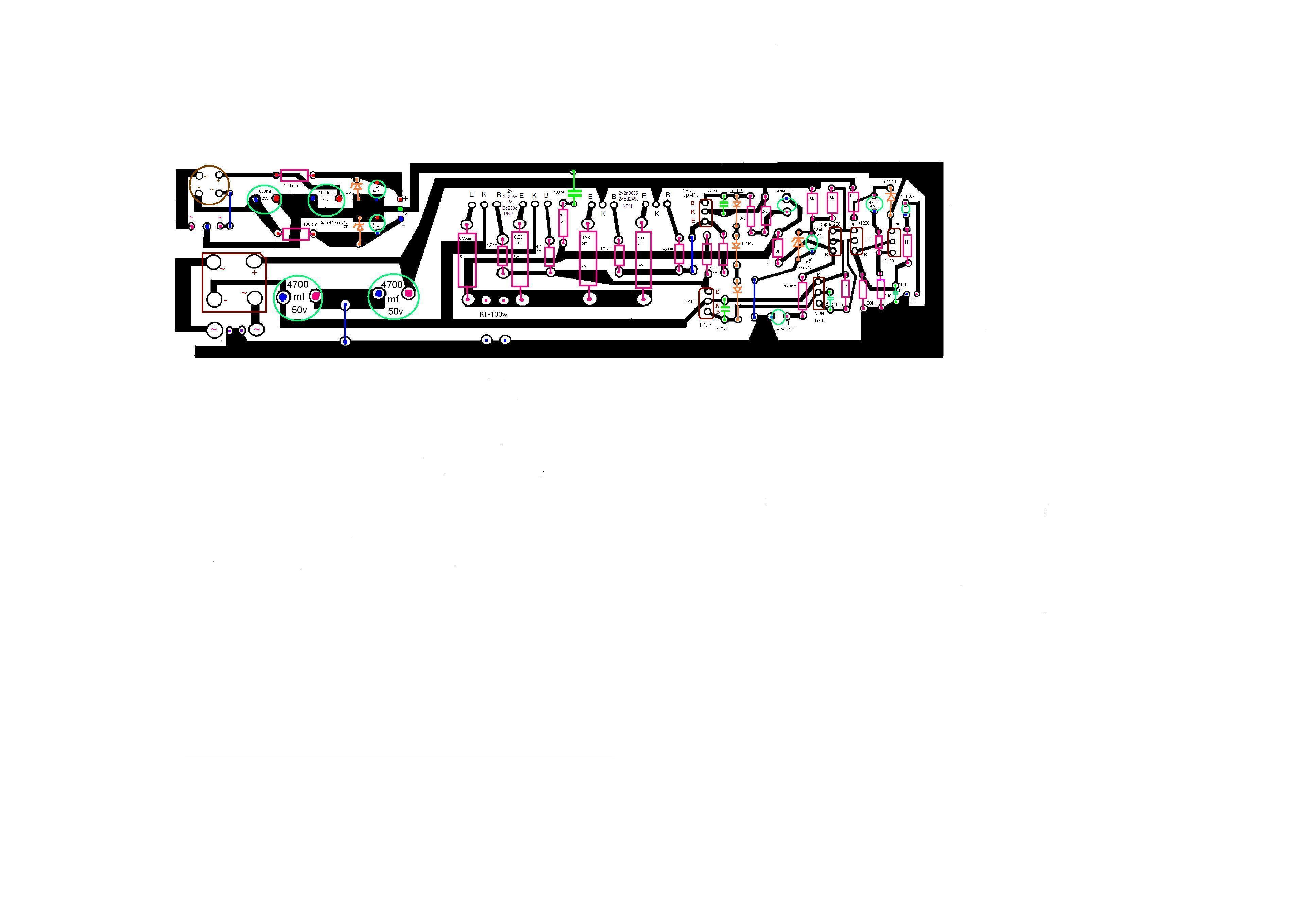

100w-os erősitő nyomtatott áramköre.

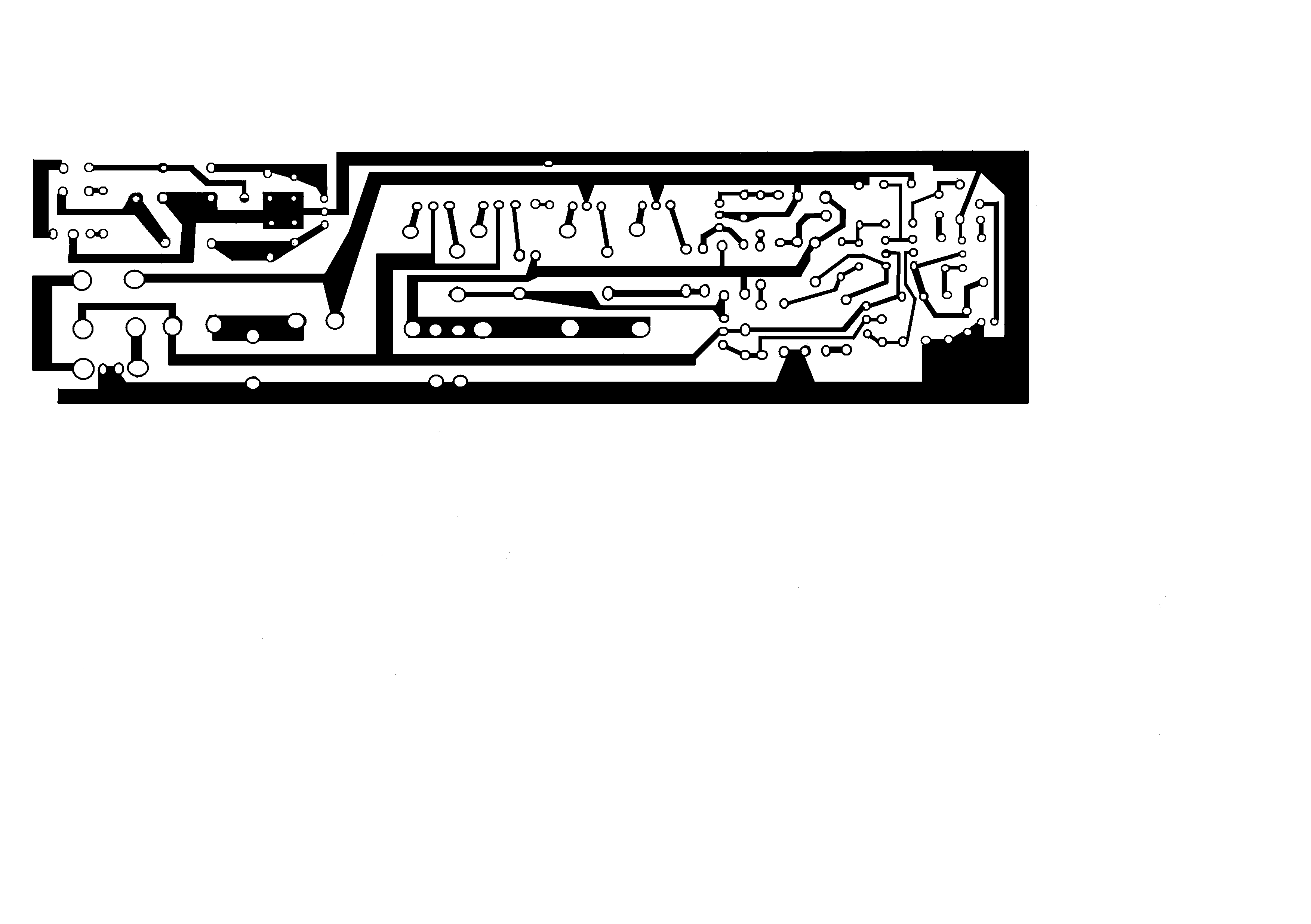

Az alkatrészek a forrasztási oldalról nézhetők.
