FM adó 3W
Ezen rajz eddigi megtekintői: 18883 fő
(2008.08.27 -óta)


Értékelje ezen rajzot 5 -ös skálán:



A rajz feltöltője:Zolee
A feltöltő e-mail címe:legradi.zoltan@freemail.hu
A feltöltés ideje:2008.08.27 - 18:35:42

Pozicio számÉrték
R1, R4, R14, R1510kOhm
R2, R322kOhm
R5, R133,9kOhm
R6, R11680Ohm
R7150Ohm
R8, R12100Ohm
R968Ohm
R106,8kOhm
C14,7 pF
C2, C3, C4, C5, C7, C11, C12100nF
C6, C9, C1010nF
C8, C1460pF Trimmer
C1382pF
C1527pF
C1622pF
C1710uF / 25V
C1833pF
C1918pF
C2012pF
C21, C22, C23, C2440pF Trimmer
C255pF
L15 menet 6mm átmérőre 1mm Cu -ból
L2, L3, L5, L7, L95 menet 6mm átmérőre 0.6mm Cu -ból
L4, L6, L81,5 menet 6mm átmérőre 1mm CuAg -ból
L108 menet 5mm átmérőre 1mm CuAg -ból
D1BB405 v. BB102
Q12N3866
Q2, Q42N2219
Q3BF115
Q52N3553
U17809 Regulator


Q5 -re javasolt egy nagyobb méretű hűtő bordát tenni (+venti se árt), mert nagyon melegszik! Hűtőcsillag nem elegendő!

Fizetett hírdetések!(részletekért írj üzenetet)





Amennyiben az oldal elnyerte tetszésed, kérlek ADAKOZZ a fennmaradás érdekében a PayPal rendszerén keresztül egy tetszőleges összeggel! Köszönjük!




Mellékelt dokumentumok:

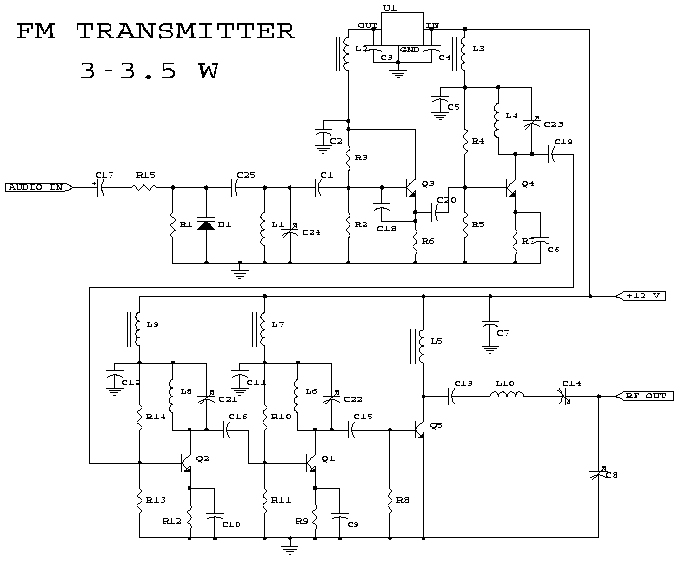

Kapcsolási rajz

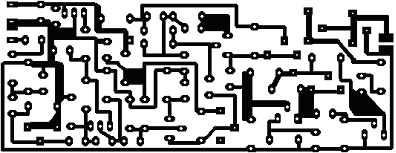

NYÁK rajz

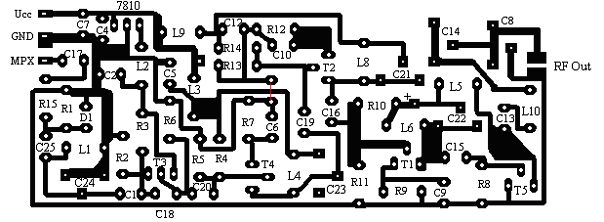

Beültetési rajz


Az oldalon szereplő áramkör megépítése során bekövetkezett bármiféle balesetért az oldal szerkesztője, és a feltöltők semmiféle felelőséget nem vállalnak!

HOZZÁSZÓLÁSOK:



Roland

2012.07.12
11:19:05


igen a jack dugó plusza az inre a negativ a negativra




david10

2012.04.30
14:31:45


sziasztok
ehez mp3-lejatszot lehet kotni?Nemtudom
segítsegeteket elore megkoszonnem.
